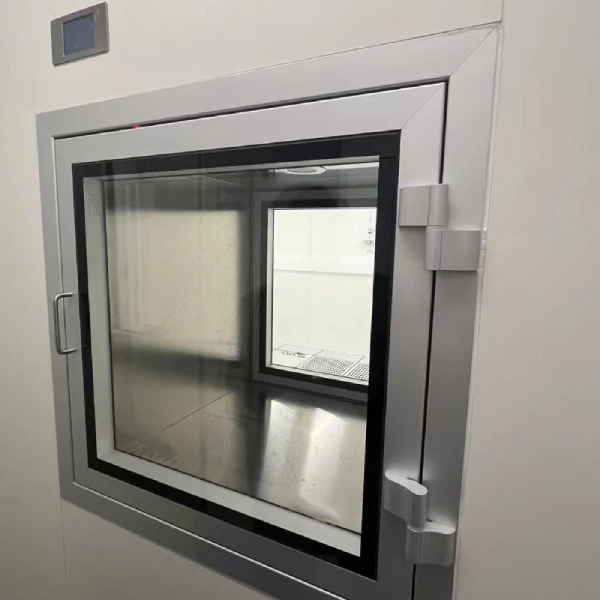

Aluminium Pass Box
Übersicht:
Die Cleanroom Aluminium Pass Box ist ein Materialübertragungsgerät, das zwischen sauberen und nicht sauberen Bereichen oder zwischen Zonen mit unterschiedlichen Reinigungsniveaus installiert wird. Seine Hauptfunktion besteht darin, Reinraum Türöffnungen während der Materialübertragung zu minimieren, Kreuzkontamination zu verhindern und die Sauberkeitsklassifizierung verschiedener Bereiche aufrechtzuerhalten. Mit einem Aluminiumlegierungsrahmen gefertigt, bietet die Passbox leichtes Design, Korrosionsbeständigkeit, ästhetisches Erscheinungsbild und Haltbarkeit. Es wird weit verbreitet in Pharma, biologischen Laboren, Elektronikherstellung, Lebensmittelverarbeitung und anderen Industrien, die streng kontrollierte saubere Umgebungen erfordern.
Schlüsselwörter:
DETAIL:
1. Product Structure
The Aluminum Pass Box consists of the following main components:
| Komponente | Material/Specification | Function |
|---|---|---|
| Rahmen/Körper | Aluminum alloy profile | Main load-bearing structure, lightweight and sturdy |
| Doors (both sides) | Aluminum + tempered glass window | Double-layer 5mm tempered glass for internal observation- |
| Interlocking Device | Mechanical/Electronic interlock | Prevents both doors from being opened simultaneously- |
| Sealing System | High-efficiency sealing gasket | Sicherstellung von Luftdichtigkeit bei geschlossenen Türen |
| Work Surface | Stainless steel / Non-powered rollers | Glatte, verschleißfeste Oberfläche für einfachen Materialtransfer- |
| Control Panel | Intelligent controller (optional) | Controls interlock, UV lamp, buzzer, etc. |
Optional Configurations:
-
UV Sterilization Lamp-
-
HEPA/ULPA High-Efficiency Filters
-
Buzzer/Intercom System
-
Differential Pressure Gauge
-
Electromagnetic Lock Electronic Interlock
-
PAO Test Port
2. Product Features
1. Material Advantage
-
Lightweight yet strong aluminum alloy for easy installation and relocation
-
Anodized surface for enhanced wear and corrosion resistance
-
Ästhetisches Aussehen geeignet für Reinraum-Umgebungen-
2. Interlock Protection
-
Mechanische oder elektronische Verriegelung sorgt dafür, dass beide Türen nicht gleichzeitig geöffnet werden können
-
Effectively prevents cross airflow contamination and maintains cleanroom pressure differential-
-
3. High Sealing Performance
-
Precision manufacturing ensures tight sealing between body and doors
-
Dichtungsdichtungen minimieren Luftleckage-
4. Operational Convenience
-
User-friendly design for simple operation
-
Supports left/right door opening adjustment-
-
Optionale nicht angetriebene Rollen für einfache Übertragung großer Gegenstände-
5. Customizability
-
Dimensions can be customized to customer requirements
-
Functional modules can be combined as needed
4. Technische Spezifikationen (Standardmodell)
| Parameter | Specification |
|---|---|
| External Dimensions (W×D×H) | 760×660×660 mm (customizable)- |
| Internal Dimensions (W×D×H) | 600×600×600 mm (customizable) |
| Frame Material | Aluminum alloy profile |
| Interior Material | Stainless steel / Aluminum alloy |
| Window Material | 5mm tempered glass (double-layer)- |
| Interlock Type | Mechanical / Electronic interlock |
| Power Supply | AC220V, 50Hz (for electronic interlock) |
| Optional Functions | UV lamp, HEPA filter, buzzer, intercom |
5. Product Classification
| Typ | Features | Application |
|---|---|---|
| Standard Pass Box | Grundversperrungsfunktion, keine Reinigung | General transfer between clean and non-clean areas |
| Luft Dusche Pass Box | Built-in fan and HEPA filter with self-cleaning function | Material transfer between high-grade clean areas |
| Selbstreinigende Passbox | HEPA-Filtrationssystem zur Reinigung der Innenluftzirkulation | ISO Class 5 and above cleanrooms |
| UV Pass Box | Built-in UV sterilization lamp for surface disinfection | Biopharmazeutischer, Labor-aseptischer Transfer |
6. Arbeitsprinzip
Das Arbeitsprinzip der Aluminium Pass Box kann als Hohe Dichtung + Verriegelung + physikalische Isolation:
Betriebsprozess:
-
Bediener auf der reinigungsarmen Seite öffnet die Außentür
-
Places materials inside the chamber
-
Schließt die Außentür (Verriegelung aktiviert)
-
Bediener auf der Reinigungsseite öffnet die Innentür
-
Entfernt Materialien und schließt die Innentür, um den Transfer abzuschließen
Verriegelungsprinzip:
-
Wenn eine Tür geöffnet wird, wird die gegenüberliegende Tür automatisch verschlossen.
-
Sicherstellt, dass Luft aus beiden Zonen nicht direkt kommuniziert
-
Verhindert Druckdifferenzstörungen und Eintritt von Schadstoffen
Reinigungsprinzip (optional):
-
HEPA-Filter zirkuliert und filtert Innenluft
-
UV-Lampe bestrahlt Materialoberflächen zur Desinfektion
-
Sicherstellung der Sauberkeit von Material und Umwelt während des Transfers
7. Anwendungsbereiche
Aluminium Passboxen sind weit verbreitet in den folgenden Branchen:
1. Pharma- und Arzneimittelherstellung-
-
Transfer von Rohstoffen, Hilfsstoffen, Halbprodukten zwischen verschiedenen Reinraumgraden
-
Erfüllt GMP-Standards
-
Unterstützt hochfrequenten Materialumsatz
2. Biologische Labore
-
Transfer von biologischen Reagenzien, Zellkulturen, mikrobiellen Proben
-
UV-Sterilisationsfunktion gewährleistet experimentelle Sicherheit
-
Geeignet für BSL-2 und höhere Labore
3. Elektronik- und Halbleiterherstellung
-
Sauberer Transfer von Chips, Leiterplatten, Präzisionskomponenten
-
Verringert Staub und statische Störungen an Komponenten
-
Verbessert Produktausbeute und Produktionsstabilität
4. Lebensmittelverarbeitungsindustrie
-
Übertragung von Verpackungsmaterialien, Gewürzen, Halbfertigen
-
Verhindert, dass Schädlinge, Staub und Mikroorganismen in Produktionsgebiete gelangen
-
Erfüllt HACCP Lebensmittelsicherheitsstandards
5. Medizinische Einrichtungen
-
Sterile Übertragung medizinischer Geräte und chirurgischer Instrumente
-
Entspricht den ISO-Reinraumstandards
-
Geeignet für Operationsräume, sterile Versorgungsabteilungen
8. Auswahlleitfaden
Bei der Auswahl einer Aluminium Pass Box beachten Sie die folgenden Faktoren:
| Faktor | Empfehlung |
|---|---|
| Materialauswahl | Edelstahl für hohe Reinigungsanforderungen; Aluminium für leichte Bedürfnisse |
| Abmessungen | Bestimmung des Innenraums basierend auf der maximalen Materialgröße |
| Interlock Typ | Elektronische Verriegelung für höhere Sicherheit; Mechanische Verriegelung für Kosteneffizienz |
| Reinigungsfunktion | UV-Lampe oder HEPA-Filter für sterile Umgebungen erforderlich |
| Installationsumgebung | Überprüfen Sie die Wandöffnungsmaßungen und die Installationsmethode |
| Zertifizierungsanforderungen | Pharmaindustrie muss GMP-Standards einhalten |
9. Installation & Wartung
Installation:
-
Schneiden Sie entsprechende Öffnung in der Wand
-
Verwenden Sie Aluminiumprofil / verzinktes Blech / Edelstahl für die Randschneidung
-
Gewährleisten Sie eine ebene Installation mit richtiger Dichtung
Tägliche Wartung:
-
Reinigen Sie innere und äußere Oberflächen täglich
-
Regelmäßige Überprüfung der Dichtungsdichtungsintegrität
-
Testen Sie die Interlock-Funktionalität regelmäßig
-
Für HEPA-Filtereinheiten regelmäßige Integritätsprüfungen durchführen
10. Schlussfolgerung
Die Cleanroom Aluminium Pass Box ist ein wesentliches Materialübertragungsgerät in kontrollierten Umgebungen. Seine Kombination aus leichtem Aluminiumbau, zuverlässigem Verschlussschutz und anpassbaren Funktionen macht es zu einer idealen Wahl für Anwendungen in der Pharma-, Labor-, Elektronik- und Lebensmittelindustrie. Die richtige Auswahl, Installation und Wartung gewährleisten langfristig zuverlässigen Betrieb und Kontaminationskontrolle.
Häufig gestellte Fragen
- 1 Wie verbessern elektronische Interlocks den Betrieb?
- 2 Welche Installationsmethode ist am besten für sterile Anwendungen?
- 3 Welche Wartung der Dichtungsdichtung ist erforderlich?
- 4 Was ist das richtige Desinfektionsverfahren für Materialien?
- 5 Ist die Oberflächenabnahme für Durchgangskammern erforderlich?
- 6 Wie sollten Durchgangskammern für Sauberkeit eingestuft werden?
- 7 Wie funktioniert das Türverschlusssystem?
- 8 Was ist der Hauptzweck einer Durchgangskammer?
1
Wie verbessern elektronische Interlocks den Betrieb?
Elektronische Interlocks sorgen für audiovisuelle Warnungen, wenn Türen offen gelassen werden, verhindern versehentliche Schäden durch Zwangsöffnen, ermöglichen die Integration von BMS und unterstützen die Zugangskontrolle mit Benutzerdatenprotokollierung.
2
Welche Installationsmethode ist am besten für sterile Anwendungen?
Verwenden Sie eine vollständig geschweißte Konstruktion aus Edelstahl mit kontinuierlichen Nahtschweißungen und glatten Radiuswinkeln. Dies beseitigt schwer zu reinigende Risse und Spalte, bei denen sich Schadstoffe ansammeln können.
3
Welche Wartung der Dichtungsdichtung ist erforderlich?
Prüfen Sie EPDM- oder Silikondichtungen auf 250% Kompression, wenn die Tür geschlossen ist. Ersatz, wenn gehärtet, gerissen oder Verlust der Elastizität. Reinigen mit 70% Alkohol; vermeiden Sie Chlor oder starke Säurereiniger, die Korrosion verursachen.
4
Was ist das richtige Desinfektionsverfahren für Materialien?
Folgen Sie "zuerst reinigen, dann desinfizieren" - entfernen Sie die äußere Verpackung, wischen Sie sie mit 70% Isopropylalkohol oder 0,5% Peressigsäure ab, legen Sie sie im Abstand zwischen den Gegenständen und stellen Sie sie mindestens 15 Minuten lang UV-Exposition aus (30 Minuten empfohlen).
5
Ist die Oberflächenabnahme für Durchgangskammern erforderlich?
Ja. USP 797 erfordert die Oberflächenabnahme aller klassifizierten Bereiche einschließlich Durchgangskammern. CSPs der Kategorie 1/2 erfordern eine monatliche Probenahme; Kategorie 3 erfordert wöchentliche Probenahme und Charge-End-Probenahme.
6
Wie sollten Durchgangskammern für Sauberkeit eingestuft werden?
Zuweisen Sie der ISO-Klassifizierung des sauberen angeschlossenen Raumes. Wenn beispielsweise ein Durchgang ISO 8 mit ISO 7 verbindet, klassifizieren Sie ihn als ISO 7. Best Practice der Branche folgt dem höheren Standard der beiden verbundenen Bereiche.
7
Wie funktioniert das Türverschlusssystem?
Die Interlock (mechanisch oder elektronisch) ermöglicht es nur eine Tür zu öffnen. Wenn sich eine Tür öffnet, schließt sich die gegenüberliegende Tür automatisch ab, wodurch eine Luftsperre entsteht, die Kreuzkontamination verhindert und Raumdruckdifferenzen aufrechterhaltet.
8
Was ist der Hauptzweck einer Durchgangskammer?
Eine Durchgangskammer ist ein Gehäuse, das in einer Reinraumwand installiert ist, um den Materialtransfer zwischen Bereichen zu erleichtern und gleichzeitig das Kontaminationsrisiko zu minimieren. Es reduziert den Fußverkehr, hält den Differenzdruck und verhindert den ungefiltrierten Luftaustausch durch verschlossene Türen.
